Framework Laptop 13: как устроены сменные порты, ремонт и обновление платформы
Разбираем классическую модульную конструкцию Laptop 13: от карт расширения и самостоятельной сборки до смены системной платы и повторного использования компонентов.
Корпус как платформа для нескольких поколений
Первый Framework Laptop представили в феврале 2021 года. Его отличием было не необычное расположение процессора, а разделение ноутбука на доступные пользователю узлы. Внешние порты устанавливаются в отдельные отсеки; оперативная память, накопитель и беспроводной адаптер не составляют неразделимый блок с корпусом. Даже системная плата рассматривается как заменяемый компонент, а не только как запасная часть для восстановления прежней конфигурации.

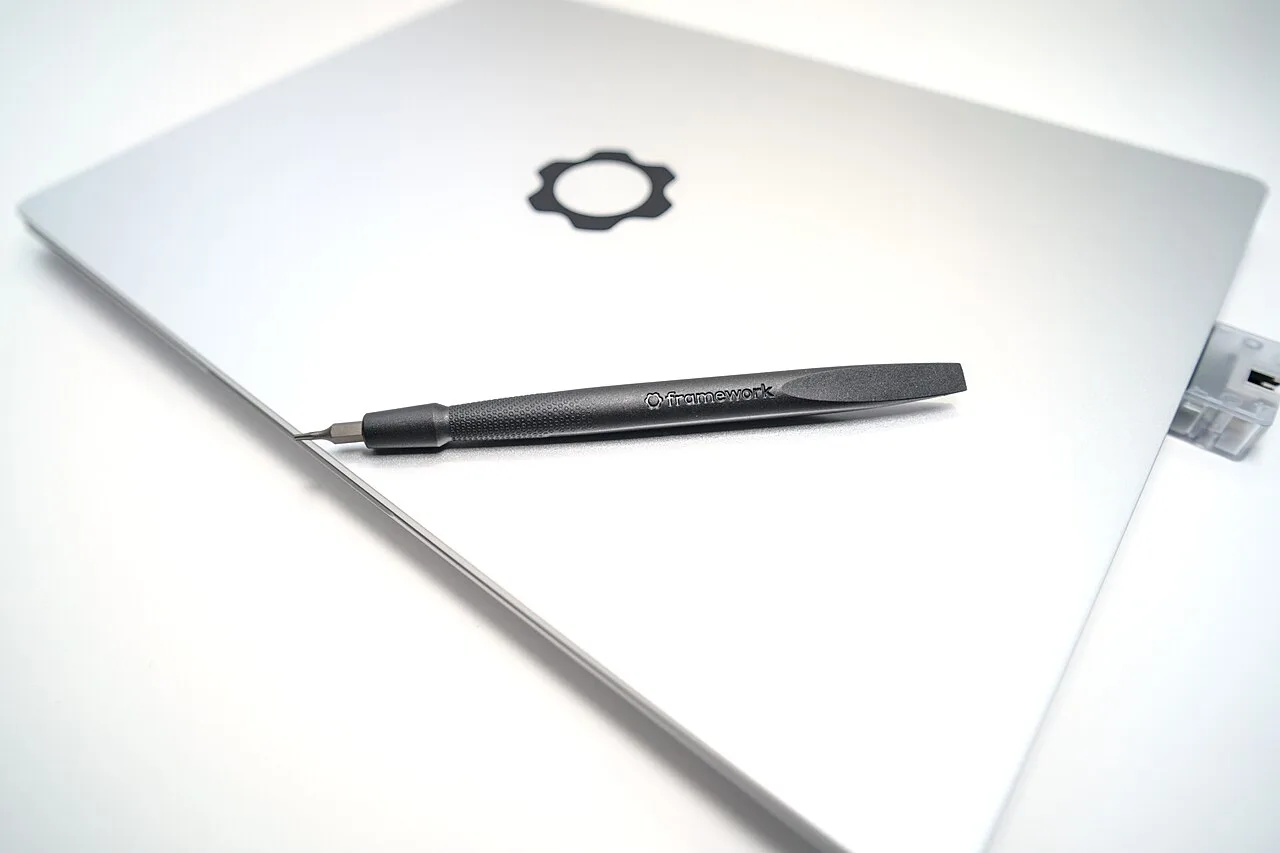

В исходной модели использовались Intel Core одиннадцатого поколения и DDR4. Поэтому выражение «Framework Laptop 13» обозначает семейство совместимых решений, а не единственную неизменную спецификацию. Фотографии версии с AMD Ryzen 2023 года показывают устройство классического корпуса; это не изображения более нового Laptop 13 Pro.
В первой конструкции уже были предусмотрены четыре отсека Expansion Card, два разъёма памяти, сменная рамка экрана и аппаратные переключатели приватности. QR-коды на деталях связывали физический узел с инструкцией и каталогом. Таким образом, документация обслуживания входила в систему изделия с самого начала: замена клавиатуры и переход на другое поколение процессоров получали разные, явно описанные процедуры.
Экран, память и порты классической модели
На странице обычного Laptop 13 отдельно описана конфигурация с AMD Ryzen AI 300 Series, обновлённая в 2025 году. Для неё указаны до двенадцати процессорных ядер, до 96 ГБ DDR5 и возможность установки стандартного M.2 SSD ёмкостью до 8 ТБ. Эти пределы относятся к соответствующей платформе и не являются обещанием совместимости любой старой платы с любой памятью.
Ноутбук сохраняет экран формата 3:2 с диагональю 13,5 дюйма. Производитель перечисляет матовые панели с разрешениями 2256×1504 и 2880×1920. Клавиатура имеет ход 1,5 мм; физические переключатели отключают камеру и микрофоны электрически. Для описываемой обычной модели указана батарея 61 Вт·ч, а не аккумулятор более крупной ёмкости из другой линейки.
Карты расширения позволяют менять состав и расположение внешних разъёмов. Важна именно возможность перестановки: подключение питания справа или слева перестаёт быть неизменной особенностью корпуса. Предсобранный вариант поставляется с Windows 11 и драйверами; DIY позволяет отдельно выбрать память, хранение и систему. Цены, наличие карт и доступность доставки зависят от магазина и региона, поэтому здесь они не подменяются универсальным прайс-листом.
| Узел | Указано производителем |
|---|---|
| Память | До 96 ГБ DDR5 |
| Накопитель | M.2 SSD до 8 ТБ |
| Экран | 13,5 дюйма, 3:2 |
| Батарея | 61 Вт·ч |
Источник: Framework Laptop 13: описание модели
Что действительно собирает владелец DIY Edition
Самостоятельная сборка не означает пайку процессора или монтаж голой платы с нуля. В руководстве для Ryzen AI 300 перечислены уже подготовленные части ноутбука, Input Cover, рамка, карты расширения и фирменная отвёртка. Состав конкретной коробки зависит от конфигурации: память и SSD могут быть заказаны вместе с устройством либо приобретены отдельно.
Инструкция начинает внутреннюю сборку с DDR5. Для одного модуля указан слот Channel 0; DDR4 для этой платы прямо названа несовместимой. Затем устанавливается SSD, который закрепляется отдельным винтом. Крышка с клавиатурой соединяется шлейфом тачпада, поэтому это не просто металлическая панель, которую можно бездумно прижать к основанию.
После аппаратной сборки остаётся программная часть. Для Windows изготовитель направляет к установочному руководству и пакету драйверов именно выбранной платформы. Для Linux используется отдельная таблица совместимости. Первая загрузка после установки памяти может идти дольше обычной из-за её подготовки. Этот этап не следует путать со скоростью повседневного запуска: он связан с изменением аппаратной конфигурации и описан в документации как отдельное поведение.
Переход между Intel и AMD затрагивает соседние детали
Руководство обновления до AMD Ryzen 7040 показывает границы модульности на конкретном примере. Сохранение корпуса не отменяет требований новой платформы. Память DDR4 от ранних Intel-плат не работает в DDR5-разъёмах новой платы. В процедуре также фигурирует совместимый Wi-Fi-модуль и установка соответствующих драйверов Windows до и после перестановки компонентов.
Разборка предусматривает отключение шлейфов и освобождение платы от креплений. Антенные кабели могут оставаться на беспроводной карте, но должны быть правильно уложены при обратном монтаже. Их маршрут относительно динамика и крепёжной скобы показан отдельно. Это показывает, почему совместимость формы платы ещё не превращает обновление в замену одной детали без работы с окружающими узлами.
Накопитель устанавливается обратно как самостоятельный модуль. При этом сохранность файлов, подготовка операционной системы и аппаратная совместимость — разные задачи. Документ описывает последовательность обращения с железом и драйверами, а не автоматическую миграцию всех пользовательских настроек. Для владельца старого поколения предмет обновления складывается из системной платы, требуемой памяти и согласованного комплекта соседних компонентов.
Linux: официальная поддержка и работа сообщества
Framework разделяет отношения с дистрибутивами на несколько уровней. Ubuntu и Fedora названы официальными партнёрами: компания сотрудничает с их разработчиками, использует согласованные планы проверки и предоставляет клиентскую поддержку для этих систем. Участие отдельных продуктов в Ubuntu Certified или Fedora Ready не означает, что соответствующий статус автоматически распространяется на любую комбинацию старой платы и новой версии ОС.
Другой уровень — community supported. Такие проекты тестируют систему на оборудовании Framework, используют перечни совместимости и публично описывают известные проблемы. Производитель помогает устройствами и каналами взаимодействия, но прямо различает эту работу и собственную внутреннюю валидацию. В перечне этого уровня представлены, в частности, Bazzite, Arch Linux, NixOS и CachyOS.
Есть и передача оборудования дополнительным проектам для развития совместимости. Она сама по себе не равна официальной поддержке конечного пользователя. Поэтому выбор Linux здесь имеет две координаты: конкретное поколение ноутбука и конкретный дистрибутив с версией. Наличие установочного руководства полезно, но не стирает различия между инженерным партнёрством, проверками сообщества и экспериментальной работой вокруг платформы.
Старая системная плата вне ноутбука
Для повторного использования платы существует отдельный корпус Cooler Master. Официальное руководство описывает его как самостоятельную сборку: внутрь устанавливаются плата, память и накопитель, а при необходимости — Wi-Fi-карта с антеннами и аудиоплата. Последние компоненты не обязательны для любой конфигурации, поэтому соответствующие шаги можно пропустить.
Перед использованием вне ноутбука инструкция требует актуального BIOS и режима Standalone. Питание также отличается от привычной работы с батареей: в компактном корпусе аккумулятор отсутствует. Framework рекомендует адаптер минимум на 60 Вт и объясняет возможность использования более мощного источника до 100 Вт. Это указание по питанию конкретной сборки, а не измеренный нами расход энергии.
Корпус можно поставить вертикально на комплектную подставку или закрепить на VESA 100×100 мм. Для питания рекомендована хотя бы одна карта USB-C; остальные разъёмы выбираются через знакомые Expansion Cards. В результате вынутая при обновлении плата получает другой корпус и роль настольного компьютера, но требует собственных периферийных устройств, питания и подготовки прошивки, а не запускается автоматически только благодаря своему происхождению из ноутбука.
